Solar-PV-Photovoltaik-Sicherung

Nachdem die Solarpanel-Sicherungen in einem Parallelsystem (oder die Ausgänge in einem in Reihe verdrahteten System) kombiniert wurden, muss eine Sicherung installiert werden. Diese Art von Solar-Gleichstromsicherung schützt die Verkabelung zwischen dem kombinierten Sicherungsblock und dem Laderegler oder, wenn es sich bei Ihrem System um ein netzgebundenes System handelt, die Kabel zum netzgebundenen Wechselrichter.
Diese Solarsicherungsgröße wird höchstwahrscheinlich vom Hersteller angegeben, oder Sie können sie anhand der angegebenen Nennwerte in Ihrer Solaranlage berechnen. Der Industriestandard besteht darin, Ihre Berechnungen auf der Kurzschlussstrombewertung (ISC) der Solaranlage oder der Strings zu basieren.
Anschließend können Sie die erforderliche Größe mithilfe dieser Formel berechnen: Sicherungsstromstärke=1.56 x Isc

Die Aufgabe der Sicherung des Solarladereglers besteht darin, die Verkabelung vom Solarladeregler zur Batteriebank zu schützen. Andernfalls könnte das Kabel zum Laderegler bei einem Fehlerstrom zu heiß werden und möglicherweise Feuer fangen.
Um die Größe der Sicherung des Solarreglers zu ermitteln, müssen Sie im Handbuch des Ladereglers nachschlagen – ob dieser mit einer Sicherung ausgestattet ist und ob es sich um einen PWN- oder MPPT-Regler handelt.
Denn während der Strom eines PWN im Allgemeinen konstant ist, schwankt der Strom eines MPPT-Ladereglers und die Sicherungsdimensionierung muss dies berücksichtigen.

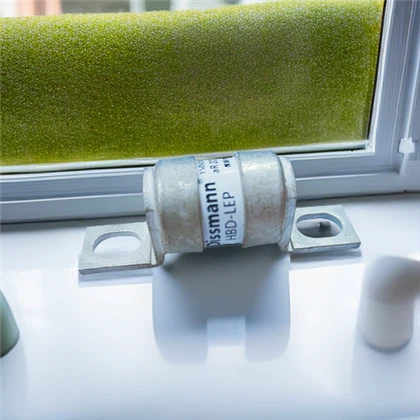

Dies ist die letzte Solar-DC-Sicherung. Mit der Sicherung der Solarbatterie ist hier die Sicherung gemeint, die sich zwischen der Batterie und dem Wechselrichter befindet.
Die Sicherung schützt sowohl die Verkabelung als auch die Batterie. Ohne sie könnte ein Kurzschluss einen Brand verursachen, da der Batterie zu viel Strom entzogen würde.
Die Dimensionierung der Sicherung des Solarwechselrichters ist etwas komplizierter, da Sie nicht nur das Wechselrichterdesign, sondern auch die Batteriekapazität berücksichtigen müssen.
Beachten Sie, dass einige Wechselrichter bereits auf beiden Seiten (DC und AC) abgesichert sind und Sie für die korrekte Nennleistung das Handbuch zu Rate ziehen müssen.

Die andere Seite des Wechselrichters ist die AC-Seite. Auf dieser Seite können AC-Sicherungen oder Leistungsschalter verwendet werden. Dies ist auch die Lastseite, und die Sicherungen oder Schutzschalter schützen die Verkabelung vor Überströmen, die durch fehlerhafte Geräte verursacht werden.
Eine Sicherung des Solarwechselrichters kann im Wechselrichter oder in dessen Nähe installiert sein. Im Falle eines Fehlers, beispielsweise eines Kurzschlusses, unterbricht die Sicherung die Stromversorgung, um zu verhindern, dass die Drähte zu heiß werden und einen Brand verursachen.
